SCHNELLE ERFASSUNG ALLER AUßENGEOMETRIEN
Die moderne industrielle Fertigung strebt nach einer stetigen Erhöhung der Produktionsgeschwindigkeit, weshalb eine schnelle Messung und Validierung von Bauteiltoleranzen immer wichtiger wird. Mit der optischen 3D-Messtechnik messen und digitalisieren wir die gesamte Bauteilgeometrie in Sekundenschnelle und erkennen über einen Soll-Ist-Abgleich des Oberflächenprofils alle Abweichungen in der Toleranz. Die optische Messtechnik eignet sich insbesondere für die vollständige Bauteilanalyse und frühzeitige Trendanalyse beliebig großer Bauteile für die Prozesssteuerung und Qualitätskontrolle.
Rasche und zuverlässige
Messergebnisse
- 3D-Digitaliserung: Erstellung eines 3D-Modells der Bauteiloberfläche, Ausgabe der Daten als triangulierte Oberflächen (STL-Daten)
- Geometrische Maßprüfung: Hochpräzise Messung von Regelgeometrien, Freiformflächen sowie Form- und Lagetoleranzen von Kleinst- bis Großbauteilen
- Flächenvergleich: Erstellung von Soll-Ist-Vergleichen gegen CAD-Daten mit beliebiger Ausrichtung und farbcodierter Visualisierung der Abweichung
- Erstbemusterung: Erstellung von Erstmusterprüfberichten nach Zeichnungsvorgabe (z.B. VDA oder PPAP)
- Flächenrückführung / Reverse Engineering: Erstellung von CAD-Modellen aus den gescannten STL-Daten, Ausgabeformat der Daten: .step und .iges
- Messvolumen: Flexibles Messvolumen für verschiedene Bauteilgrößen und Genauigkeiten
- Messung in Ihrer Fertigung: Unsere 3D-Scanner sind mobil einsetzbar
- Mobile ESD-Schutzzone für die Prüfungen elektrostatisch sensibler Bauelemente
Verbessern Sie Ihre Qualitätssicherung durch optische Messtechnik

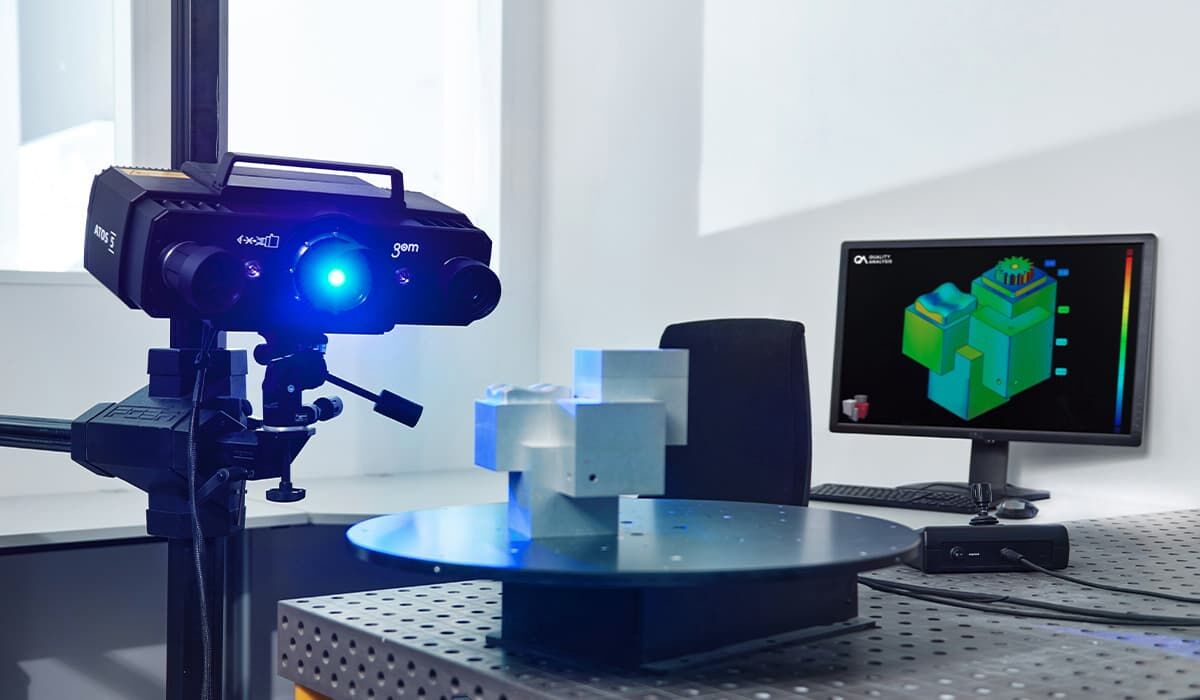

3D-Scanning
Beim 3D-Scanning fertigen wir hochauflösende digitale Abbilder Ihrer Bauteile. Mittels eines optischen Sensors wird die Außenkontur Ihrer Bauteile schnell und präzise in ihrer Gesamt erfasst und anhand von Millionen Messpunkten ein 3D-Modell Ihres Bauteils erstellt. Das Bauteilspektrum reicht von Batteriewannen und Zellsystemen, Spritz- und Druckgussteilen, Blechteile bis hin zu Prototypen.

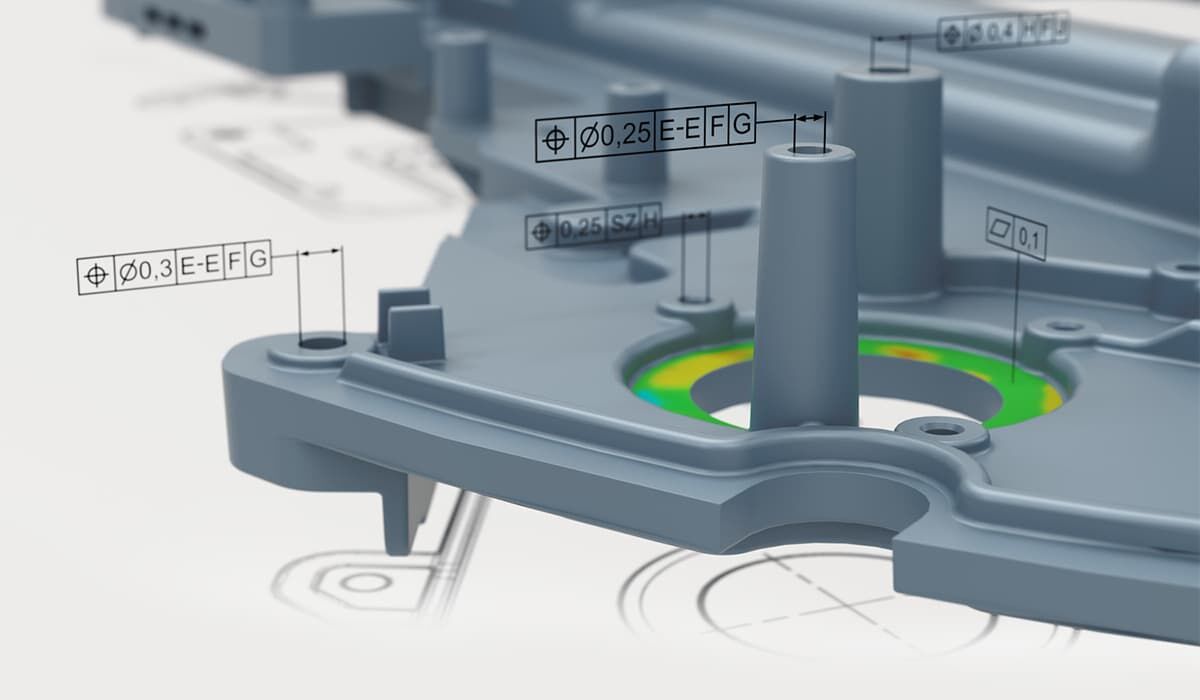

Analyse & Auswertung
von 3D-Daten
Aufgrund der unvergleichlichen Datendichte eignet sich die optische Messtechnik besonders für Soll-Ist-Vergleiche. Anhand des 3D-Modells können Abweichungen grafisch visualisiert werden. Auch für die Überprüfung von Form- und Lagetoleranzen, Flächenrückführungen oder Erstbemusterungen bietet die optische Messtechnik viele Vorteile.

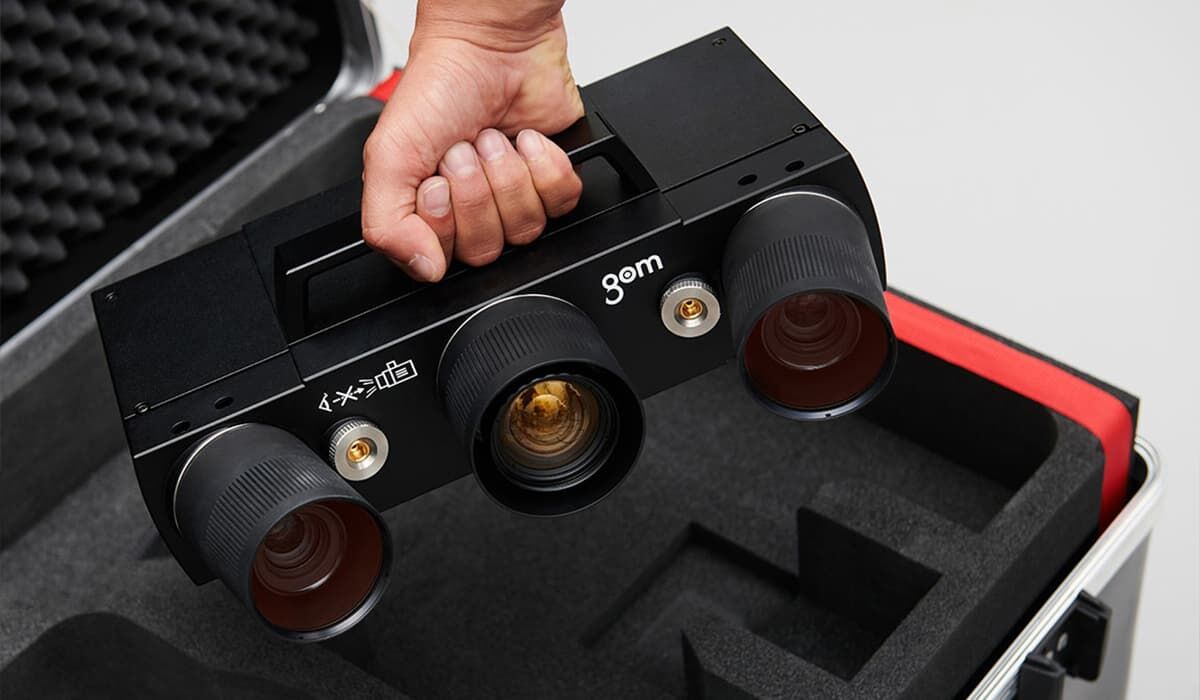

Technische Ausstattung
Für jede Messaufgabe stehen uns 3D-Scanner der neuesten Generation zur Verfügung. Wir setzen auf hochpräzise Systeme von der Carl Zeiss GOM Metrology GmbH. Durch die Flexibilität der Messvolumen sind wir in der Lage, Kleinstbauteile von wenigen Millimetern Größe ebenso wie Prüfstücke mit bis zu 3 m zu untersuchen.
Einsatzgebiete der Optischen Messtechnik

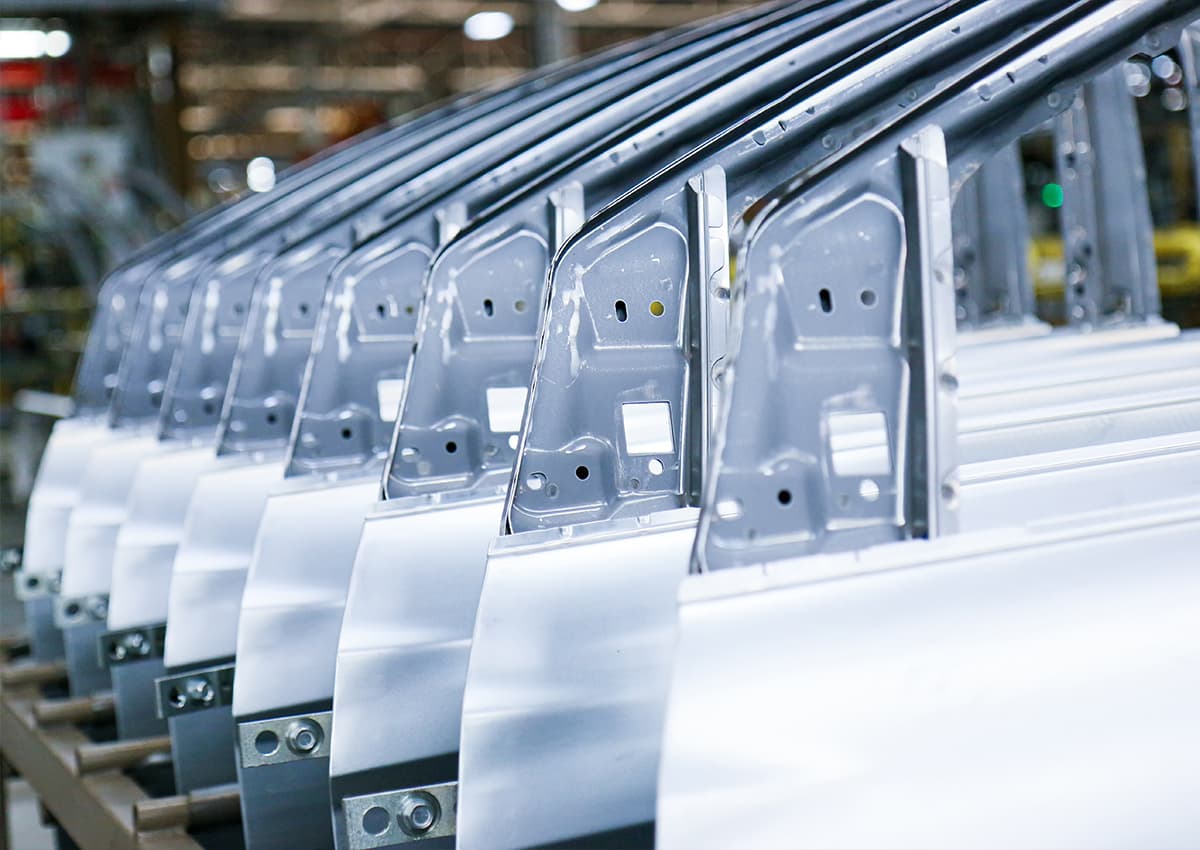

Automotive
In der Automobilindustrie kommt die optische Messtechnik bei der Prüfung von Prototypen, Serienbauteilen sowie Werkzeugen und Betriebsmitteln zum Einsatz. Durch schnelle Soll-Ist-Vergleiche mit CAD-Daten lassen sich Fertigungsabweichungen frühzeitig erkennen und Produktionsprozesse nachhaltig optimieren.
Industrielle Fertigung
In der industriellen Fertigung sorgt die optische Messtechnik für eine schnelle und präzise Qualitätskontrolle entlang des gesamten Produktionsprozesses. Von der Erstmusterprüfung über die Serienüberwachung bis zur Analyse von Fertigungsabweichungen werden Bauteile berührungslos und vollflächig erfasst. Soll-Ist-Vergleiche mit CAD-Daten, Maßprüfungen sowie Form- und Lagetoleranzanalysen ermöglichen eine frühzeitige Fehlererkennung, reduzieren Ausschuss und tragen zu einer nachhaltigen Optimierung von Fertigungsprozessen bei.

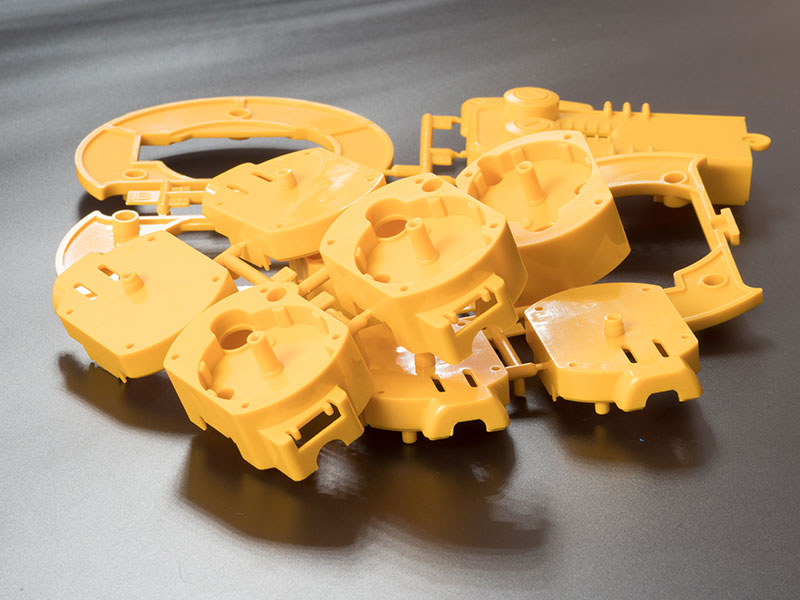

Kunststoffindustrie
Kunststoffbauteile besitzen häufig komplexe Freiformflächen und reagieren empfindlich auf mechanische Belastungen. Die kontaktlose optische Messtechnik eignet sich ideal zur Prüfung von Spritzgussteilen, Verzugsanalysen sowie zur Erstmusterprüfung nach VDA oder PPAP.

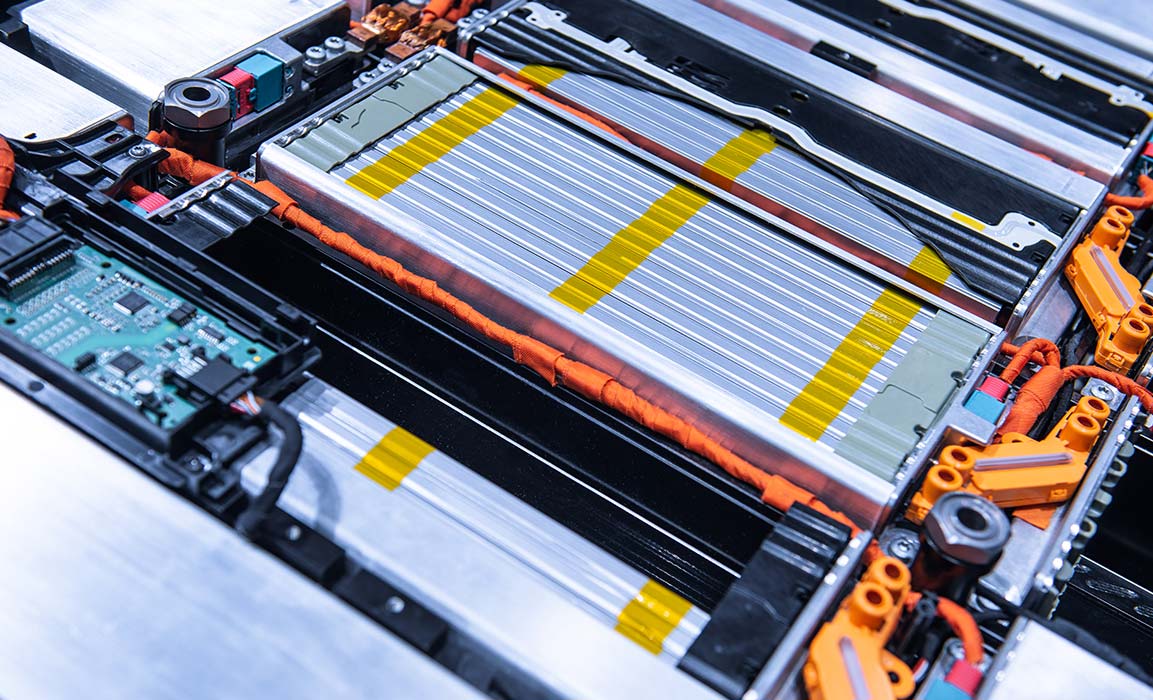

Batteriezellenanalytik
Die optische Messtechnik ermöglicht die hochpräzise geometrische Maßprüfung von Batteriekomponenten und spannungsführenden Teilen. Berührungslos erfasste 3D-Daten unterstützen die Qualitätskontrolle, erkennen Maßabweichungen frühzeitig und gewährleisten die Einhaltung enger Fertigungstoleranzen.
Medizintechnik
In der Medizintechnik ermöglicht die optische Messtechnik die berührungslose Vermessung filigraner und empfindlicher Bauteile. Die hochauflösende Datenerfassung unterstützt die Qualitätskontrolle sowie die Dokumentation im regulierten Produktionsumfeld.
Luft- und Raumfahrt
Für sicherheitskritische Bauteile der Luft- und Raumfahrt liefert die optische Messtechnik hochpräzise Messdaten bei gleichzeitig kurzer Messdauer. Auch große oder komplex geformte Komponenten können vollständig digitalisiert und analysiert werden.
Additive Fertigung
Bei additiv gefertigten Bauteilen überprüft die optische Messtechnik Geometrie, Maßhaltigkeit und Formabweichungen. Durch den Vergleich mit den CAD-Daten lassen sich Fertigungsfehler schnell identifizieren und Fertigungsprozesse gezielt verbessern.
Museumsobjekte
Die optische Messtechnik ermöglicht die berührungslose und hochpräzise 3D-Digitalisierung von Kulturgütern und Museumsobjekten. Selbst filigrane Strukturen und komplexe Geometrien werden detailgetreu erfasst. Die erzeugten 3D-Daten eignen sich für die digitale Archivierung, Restaurierung sowie die wissenschaftliche Dokumentation sowie der Erstellung virtueller Ausstellungen oder hochwertiger Repliken. So leisten wir einen wichtigen Beitrag zum langfristigen Erhalt und zur digitalen Sicherung wertvoller Kulturgüter.
Häufig gestellte Fragen zur optischen Messtechnik
Optische Messtechnik ist ein berührungsloses Verfahren zur Vermessung von Bauteiloberflächen. Mithilfe von 3D-Scannern werden Außenkonturen, Freiformflächen und Geometrien mit hoher Punktedichte digital erfasst und anschließend als 3D-Daten ausgewertet.
Die Kontrolle und Qualitätssicherung einzelner Bauteile kann mittels optischer Messverfahren auch vollkommen automatisiert erfolgen. Dazu wird das Prüfstück von einem Roboter in den 3D-Scanner oder das Koordinatenmessgerät eingelegt und die Vermessung beginnt. Eine solche automatisierte Oberflächenanalyse bietet sich vor allem an, wenn hohe Stückzahlen einzelner Bauteile während der laufenden Fertigung geprüft werden sollen oder wenn ein Arbeiten unter staubfreien oder sterilen Bedingungen erforderlich ist.
Optische Messtechnik eignet sich für Prototypen, Blechteile, Spritzgussteile, Druckgussteile, Batteriewannen, additiv gefertigte Bauteile und komplexe Freiformflächen. Besonders sinnvoll ist das Verfahren, wenn Bauteile schnell, vollflächig und berührungslos geprüft werden sollen.
Mit optischer Messtechnik lassen sich 3D-Digitalisierungen, geometrische Maßprüfungen, Soll-Ist-Vergleiche, Form- und Lagetoleranzanalysen, Erstbemusterungen und Flächenrückführungen durchführen. Die Ergebnisse können unter anderem als STL-Daten, Prüfbericht oder CAD-Modell bereitgestellt werden.
Optische Messtechnik ist besonders geeignet, wenn Bauteile empfindlich, komplex geformt, großflächig oder nur schwer zugänglich sind. Im Vergleich zur taktilen Messtechnik erfasst sie sehr viele Messpunkte in kurzer Zeit und ermöglicht eine vollflächige Bewertung der Bauteilgeometrie.
Optische Messungen können auch direkt vor Ort im Betrieb durchgeführt werden. Mobile 3D-Scanner eignen sich besonders für große, empfindliche oder schwer transportierbare Bauteile sowie für Messungen in der laufenden Fertigung.
Optische Messtechnik ist nicht für jede Messaufgabe die beste Lösung. Bei sehr engen Toleranzen kann taktile Messtechnik genauer sein, während spiegelnde, transparente oder stark reflektierende Oberflächen unter Umständen vorbereitet oder mit einem Mattierungsspray behandelt werden müssen.
Mehrwert bei Quality Analysis
Schnelligkeit
Auch kurzfristig erhalten Sie bei uns präzise Messergebnisse. Wir verfügen sowohl über die nötigen personellen Kapazitäten als auch über einen großen Maschinenpark mit neusten optischen 3D-Scannern.
Qualität
Wir liefern hochpräzise Messungen von Blechen bis hin zu Spritz- und Druckgussteilen und Batteriewannen in beliebiger Größe und Anzahl. Dazu verfügen wir über akkreditierte, konstant klimatisierte Messräume.
Mobil einsetzbar
Ihre Bauteile können nicht transportiert werden? Unsere Messsysteme von Carl Zeiss GOM Metrology sind mobil einsetzbar. Unsere Experten kommen gerne zu Ihnen und führen die Messungen direkt vor Ort durch.
Aus einer Hand
Optische Messtechnik ist bei uns kein Einzelverfahren. Bei Bedarf kombinieren wir 3D-Scanning mit CT, taktiler Messtechnik, Materialographie oder chemischer Analytik und liefern eine vollständige Ursachenanalyse.
Quality Analysis
der richtige Partner
für Optische Messtechnik
Sie brauchen einen 3D-Scan Ihres Bauteils?
Wir beraten Sie gerne zu den Möglichkeiten. Das Ziel: die beste, wirtschaftlichste und effizienteste Analyse Ihres Bauteils.
